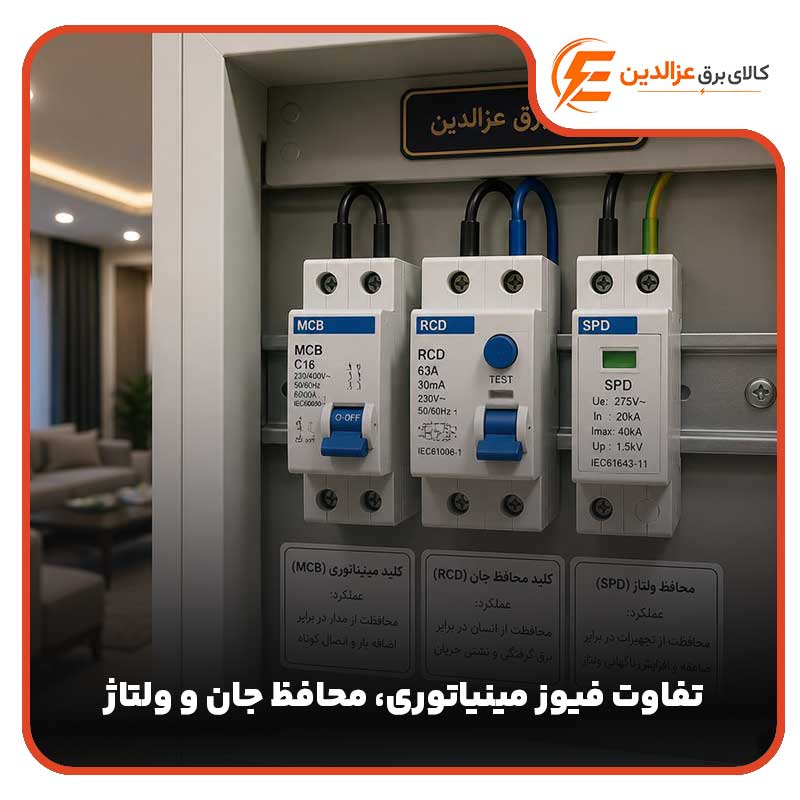

💡 محافظ جان، محافظ ولتاژ و مینیاتوری؛ این سه را اشتباه نگیرید!
حتماً برایتان پیش آمده که هنگام مواجهه با تابلو برق ساختمان، با کلیدهایی با نامهای مختلف روبرو شدهاید و از خود پرسیدهاید که وظیفه هر کدام چیست؟ شاید حتی فکر کردهاید که یک کلید مینیاتوری برای ایمنی کافی است، یا محافظ جان و محافظ ولتاژ یکی هستند. این تصورات اشتباه، میتواند عواقب جدی به همراه داشته باشد. این سه تجهیز، هر کدام وظیفهای کاملاً متفاوت دارند و برای ایمنی کامل یک سیستم برق، به هر سه آنها نیاز است. در این مقاله از کالای برق عزالدین، به زبان ساده، تفاوت فیوز مینیاتوری، محافظ جان و ولتاژ را بررسی میکنیم.
📋 مروری سریع بر وظایف هر یک
قبل از پرداختن به جزئیات، بیایید در یک نگاه، وظیفه اصلی هر کدام را خلاصه کنیم تا تصویر کلی در ذهن شما شکل بگیرد.
| تجهیز | وظیفه اصلی | به زبان خیلی ساده |
|---|---|---|
| کلید مینیاتوری (MCB) | محافظت از سیمها و تجهیزات در برابر اتصال کوتاه و اضافهبار | از سوختن سیمها و آتشسوزی ناشی از جریان زیاد جلوگیری میکند. |
| محافظ جان (RCD) | محافظت از جان انسان در برابر برقگرفتگی ناشی از نشتی جریان | اگر برق از مسیر اشتباه (مثلاً بدن انسان) عبور کند، فوراً برق را قطع میکند. |
| محافظ ولتاژ (SPD) | محافظت از تجهیزات الکترونیکی در برابر نوسانات و افزایش ناگهانی ولتاژ (مثل صاعقه) | از خرابی وسایل برقی حساس مثل کامپیوتر و یخچال در اثر نوسان برق جلوگیری میکند. |
حالا بیایید هر کدام را با جزئیات بیشتری بررسی کنیم.
🛡️ کلید مینیاتوری (MCB): محافظ مدار و سیمکشی
کلید مینیاتوری که روی آن عبارت MCB (مخفف Miniature Circuit Breaker) درج شده است، یک محافظ اصلی برای مدارهای الکتریکی است . وظیفهی اصلی آن، قطع کردن جریان برق در دو حالت خطرناک است: اتصال کوتاه و اضافهبار .
-
اتصال کوتاه: وقتی سیم فاز و نول به طور مستقیم به هم وصل شوند، جریان بسیار شدیدی ایجاد میشود که میتواند سیمها را ذوب کرده و آتشسوزی به راه بیندازد. مینیاتوری در این شرایط، فوراً مدار را قطع میکند.
-
اضافهبار: وقتی تعداد زیادی وسیله برقی پرمصرف را به یک مدار وصل کنید، جریان از حد مجاز عبور میکند. مینیاتوری با تشخیص این افزایش جریان، بعد از مدت کوتاهی مدار را قطع میکند تا از داغ شدن و آسیب دیدن سیمکشی جلوگیری کند .
نکته مهم: کلید مینیاتوری از انسان در برابر برقگرفتگی محافظت نمیکند . اگر فردی دچار برقگرفتگی شود، ممکن است جریان عبوری از بدن او به اندازهای نباشد که مینیاتوری را تحریک کند، در نتیجه مینیاتوری هیچ واکنشی نشان نمیدهد .
🧑🤝🧑 محافظ جان (RCD): نگهبان جان انسان
کلید محافظ جان که با نامهای RCD (مخفف Residual Current Device) یا RCCB نیز شناخته میشود، وظیفهای حیاتی و متفاوت دارد . این کلید، جان انسان را در برابر خطر برقگرفتگی نجات میدهد .
-
نحوه عملکرد: محافظ جان به طور مداوم جریان برق رفت (فاز) و برگشت (نول) را در یک مدار مقایسه میکند . در شرایط عادی، این دو جریان با هم برابرند. اما اگر به هر دلیلی، بخشی از جریان از مسیر اصلی خارج شود (مثلاً از بدن یک فرد به زمین)، اختلافی بین جریان رفت و برگشت ایجاد میشود که به آن جریان نشتی میگویند .
-
واکنش سریع: محافظ جان این نشتی را حتی در مقادیر بسیار کم (مثلاً ۳۰ میلیآمپر) تشخیص داده و در کسری از ثانیه (کمتر از ۳۰ هزارم ثانیه) مدار را قطع میکند تا از برقگرفتگی جلوگیری کند .
محافظ جان در کجاها نصب میشود؟
طبق استانداردهای ایمنی، نصب محافظ جان در مکانهایی که خطر تماس با برق بالاست، الزامی است؛ از جمله:
-
پریزهای آشپزخانه و حمام (به دلیل رطوبت بالا) .
-
تابلو برق ورودی ساختمان .
-
پریزهای حیاط و فضای باز .
نکته: محافظ جان، برخلاف مینیاتوری، در برابر اتصال کوتاه و اضافهبار محافظت ایجاد نمیکند . به همین دلیل، در یک سیستم ایمنی کامل، همیشه از هر دو تجهیز به صورت سری در مدار استفاده میشود .
⚡ محافظ ولتاژ (SPD): سپر دفاعی در برابر نوسانات
محافظ ولتاژ که با نام SPD (مخفف Surge Protective Device) شناخته میشود، وظیفهای متفاوت از دو تجهیز قبلی دارد. از آن به عنوان یک سپر در برابر نوسانات و افزایش ناگهانی ولتاژ یاد میشود .
-
منبع نوسانات: این نوسانات اغلب به دلیل صاعقه یا تغییرات در شبکه توزیع برق ایجاد میشوند.
-
هدف اصلی: محافظ ولتاژ، از تجهیزات الکترونیکی حساس مانند کامپیوتر، تلویزیون، یخچالهای جدید، کولرهای اینورتر و سایر وسایل دارای برد الکترونیکی، در برابر این نوسانات مخرب محافظت میکند .
اگر ولتاژ ورودی به طور ناگهانی بالا برود، محافظ ولتاژ، مسیر اضافه ولتاژ را به زمین هدایت میکند و از رسیدن آن به وسایل شما جلوگیری مینماید.
🆚 جدول جمعبندی و مقایسه نهایی تفاوت فیوز مینیاتوری، محافظ جان و ولتاژ
برای اینکه تفاوت این سه را یکبار برای همیشه در ذهن خود بسپارید، به جدول زیر توجه کنید:
| ویژگی | کلید مینیاتوری (MCB) | محافظ جان (RCD/RCCB) | محافظ ولتاژ (SPD) |
|---|---|---|---|
| هدف اصلی | حفاظت از مدار و سیمکشی | حفاظت از جان انسان | حفاظت از تجهیزات الکترونیکی |
| نوع خطای تشخیصی | اتصال کوتاه و اضافهبار | جریان نشتی (اختلاف جریان رفت و برگشت) | افزایش ناگهانی ولتاژ (نوسانات) |
| علت اصلی عملکرد | جریان بالا و غیرمجاز | نشتی جریان از مسیر به زمین | افزایش بیش از حد ولتاژ |
| محافظت از انسان | ندارد | دارد (موثرترین ابزار) | ندارد |
| محافظت از تجهیزات | دارد (در برابر جریان بالا) | ندارد (به جز مدلهای RCBO) | دارد (در برابر نوسانات) |
| آیا به تنهایی کافی است؟ | خیر (نیاز به محافظ جان و ولتاژ دارد) | خیر (نیاز به مینیاتوری برای اضافهبار دارد) | خیر (نیاز به مینیاتوری و محافظ جان دارد) |
🏁 جمعبندی نهایی
این سه تجهیز، هر کدام نقشی کلیدی در ایمنی ساختمان و ساکنان آن دارند. اشتباه گرفتن آنها میتواند عواقب خطرناکی داشته باشد. در یک سیستم ایمنی کامل:
-
کلید مینیاتوری از سیمکشی و تجهیزات در برابر آتشسوزی ناشی از اتصال کوتاه و اضافهبار محافظت میکند.
-
محافظ جان (RCD) از جان شما و خانوادهتان در برابر برقگرفتگی نجات میدهد.
-
محافظ ولتاژ (SPD) از لوازم برقی گرانقیمت و حساس شما در برابر نوسانات برق و صاعقه محافظت میکند.
برای دریافت مشاوره تخصصی و خرید محصولات باکیفیت از برندهای معتبر، میتوانید با کارشناسان کالای برق عزالدین تماس بگیرید.
