جدول انتخاب فیوز
اگر به دنبال جدول انتخاب فیوز برای سیم کشی و مدارهای الکتریکی خود هستید، این راهنما به شما کمک می کند تا بهترین و ایمن ترین گزینه را انتخاب کنید.
فیوزها یکی از مهم ترین تجهیزات حفاظتی در هر سیستم الکتریکی هستند که با قطع به موقع جریان، از تجهیزات و افراد در برابر خطرات ناشی از اضافه بار و اتصال کوتاه محافظت می کنند. انتخاب صحیح آمپر فیوز و نگهدارنده مناسب، نقش حیاتی در ایمنی و عملکرد بهینه سیستم دارد.
در این مقاله از کالای برق عزالدین، به بررسی کامل جدول انتخاب فیوز، نکات کلیدی در انتخاب آمپر مناسب و راهنمای خرید فیوزهای باکیفیت می پردازیم.
📌 نکات قابل توجه در بررسی جدول انتخاب فیوز
انتخاب فیوز مناسب برای محافظت از سیم ها، یکی از مهم ترین اصول ایمنی در هر تاسیسات الکتریکی است. در ادامه، مهم ترین نکات را بررسی می کنیم:
| نکته | توضیح |
| هماهنگی فیوز و سیم | اندازه فیوز باید مطابق با جدول انتخاب فیوز برای محافظت از سیم بر اساس درجه آن انتخاب شود |
| توصیه سازنده | در برخی موارد، سازنده محصول مقدار فیوز را مشخص می کند که معمولاً کمتر از مقدار مورد نیاز برای محافظت از سیم خواهد بود |
| سیم بزرگ تر | اگر مقدار فیوز برای محافظت از سیم زیاد است، از یک سیم بزرگ تر در مدار استفاده کنید |
| مشاوره تخصصی | برای انتخاب اندازه سیم در مدارهای DC از کارشناسان کمک بگیرید |
📊 جدول انتخاب فیوز بر اساس سطح مقطع سیم
یکی از مهم ترین بخش های جدول انتخاب فیوز، تطابق سطح مقطع سیم با آمپر فیوز است. در ادامه، جدول استاندارد برای سیم های مسی در دمای ۳۰ درجه سانتی گراد ارائه شده است:
| سطح مقطع سیم (mm²) | حداکثر جریان مجاز (آمپر) | فیوز پیشنهادی (آمپر) |
| ۰.۷۵ | ۶ | ۴ |
| ۱ | ۱۰ | ۶ |
| ۱.۵ | ۱۶ | ۱۰ |
| ۲.۵ | ۲۵ | ۱۶ |
| ۴ | ۳۲ | ۲۵ |
| ۶ | ۴۰ | ۳۲ |
| ۱۰ | ۵۵ | ۴۰ |
| ۱۶ | ۷۰ | ۵۰ |
| ۲۵ | ۹۵ | ۶۳ |
| ۳۵ | ۱۲۰ | ۸۰ |
| ۵۰ | ۱۴۶ | ۱۰۰ |
نکته: این جدول یک راهنمای کلی است. برای انتخاب دقیق، حتماً به شرایط محیطی، نوع کابل و مقررات محلی توجه کنید.
🛠️ مراحل انتخاب فیوز مناسب
برای انتخاب آمپر فیوز و نگهدارنده مناسب، مراحل زیر را دنبال کنید:
۱. انتخاب آمپر فیوز
در این مرحله، آمپر فیوز مناسب را در محدوده حداقل و حداکثر پیدا کنید. با دنبال کردن اندازه سیم AWG خود، حداکثر آمپر فیوز را پیدا کنید. حداکثر آمپر فیوز، ضربه های مزاحم را کاهش می دهد اما محافظت کمتری برای سیم ارائه می دهد.
مثال: برای یک سیم تک ۴ AWG در خارج از موتورخانه، حداکثر آمپر فیوز ۱۵۰ آمپر است.
۲. انتخاب نگهدارنده فیوز یا بلوک
با توجه به آمپر فیوز و انواع موجود، نگهدارنده فیوز یا بلوک مناسب را پیدا کنید. ستون ها را به سمت پایین دنبال کنید تا نگهدارنده فیوز یا بلوک هایی را پیدا کنید که نیازهای خاص شما را برآورده می کنند.
۳. در نظر گرفتن عوامل محیطی
| عامل | توضیح |
| روکش عایق | از فیوزها در برابر اتصال تصادفی محافظت می کند |
| حفاظت در برابر اشتعال | در جاهایی که بخارات قابل اشتعال جمع می شوند، لازم است |
| محافظت ورودی | از فیوزها در برابر اسپری، شستشو یا رطوبت محافظت می کند |
۴. انتخاب بین نگهدارنده فیوز درون خطی یا بلوک
| نوع | ویژگی ها |
| نگهدارنده فیوز درون خطی | جمع و جور، نگهداری یک فیوز تک آمپر پایین |
| بلوک فیوز | نصب روی سطح جامد، نگهداری یک یا چند فیوز |
🎯 اهداف اصلی استفاده از فیوز
طبق جدول انتخاب فیوز، فیوزها دو هدف اصلی دارند:
| هدف | توضیح |
| محافظت از قطعات و افراد | جلوگیری از خطر آتش سوزی و شوک الکتریکی |
| جداسازی سیستم های فرعی | جداسازی سیستم های فرعی از سیستم اصلی |
نحوه عملکرد فیوز:
عمل فیوز زمانی شروع می شود که جریان مدار به اندازه کافی زیاد باشد که المنت فیوز را گرم کند و شروع به ذوب شدن کند. هنگامی که ذوب شروع می شود، شکافی ایجاد می شود که جریان در آن به صورت «قوس» خواهد شد. ذوب ادامه می یابد و شکاف بزرگ تر می شود، سپس در آن نقطه، جریان متوقف می شود و رویداد اضافه جریان پاک می شود و مدار را باز می کند و ایمن می سازد.
دو نوع رویداد اضافه جریان:
- اضافه بار– صرفاً کشیدن جریان بیش از حد و فراتر از ظرفیت طراحی شده مدار
- اتصال کوتاه یا جریان خطا
💡 نکات مهم در انتخاب فیوز
| نکته | توضیح |
| ولتاژ نامی | فیوزها باید با درجه ولتاژ مشخص شده یا کمتر از آن اعمال شوند |
| نوع جریان | ولتاژ بین جریان AC و DC متفاوت است |
| محافظت از مبدل ها | فیوزها از آتش سوزی یا آسیب بیشتر به برد، مبدل یا اجزای مجاور جلوگیری می کنند |
| محافظت در برابر خرابی قطعه | فیوزها برای محافظت در برابر خرابی فاجعه بار قطعه (مثلاً خرابی ماسفت) مورد نیاز هستند |
❓ سوالات متداول درباره انتخاب فیوز
چگونه فیوز مناسب را انتخاب کنیم؟
با استفاده از جدول انتخاب فیوز و تطابق سطح مقطع سیم با آمپر فیوز، می توانید فیوز مناسب را انتخاب کنید. همچنین به شرایط محیطی و نوع کاربرد توجه کنید.
آیا می توان از فیوز با آمپر بالاتر استفاده کرد؟
خیر، استفاده از فیوز با آمپر بالاتر از حد مجاز، محافظت را کاهش می دهد و ممکن است باعث آسیب به سیم ها و تجهیزات شود.
فرق فیوز AC و DC چیست؟
فیوزهای AC و DC از نظر عملکرد و ویژگی های قطع جریان متفاوت هستند. فیوزهای DC باید بتوانند قوس الکتریکی را سریع تر خاموش کنند.
چرا فیوز می سوزد؟
فیوز در صورت عبور جریان بیش از حد مجاز (اضافه بار یا اتصال کوتاه) می سوزد تا از تجهیزات محافظت کند.
آیا فیوز قابل تعمیر است؟
خیر، فیوزها یکبار مصرف هستند و پس از سوختن باید تعویض شوند.
🛒 خرید فیوز با کیفیت از کالای برق عزالدین

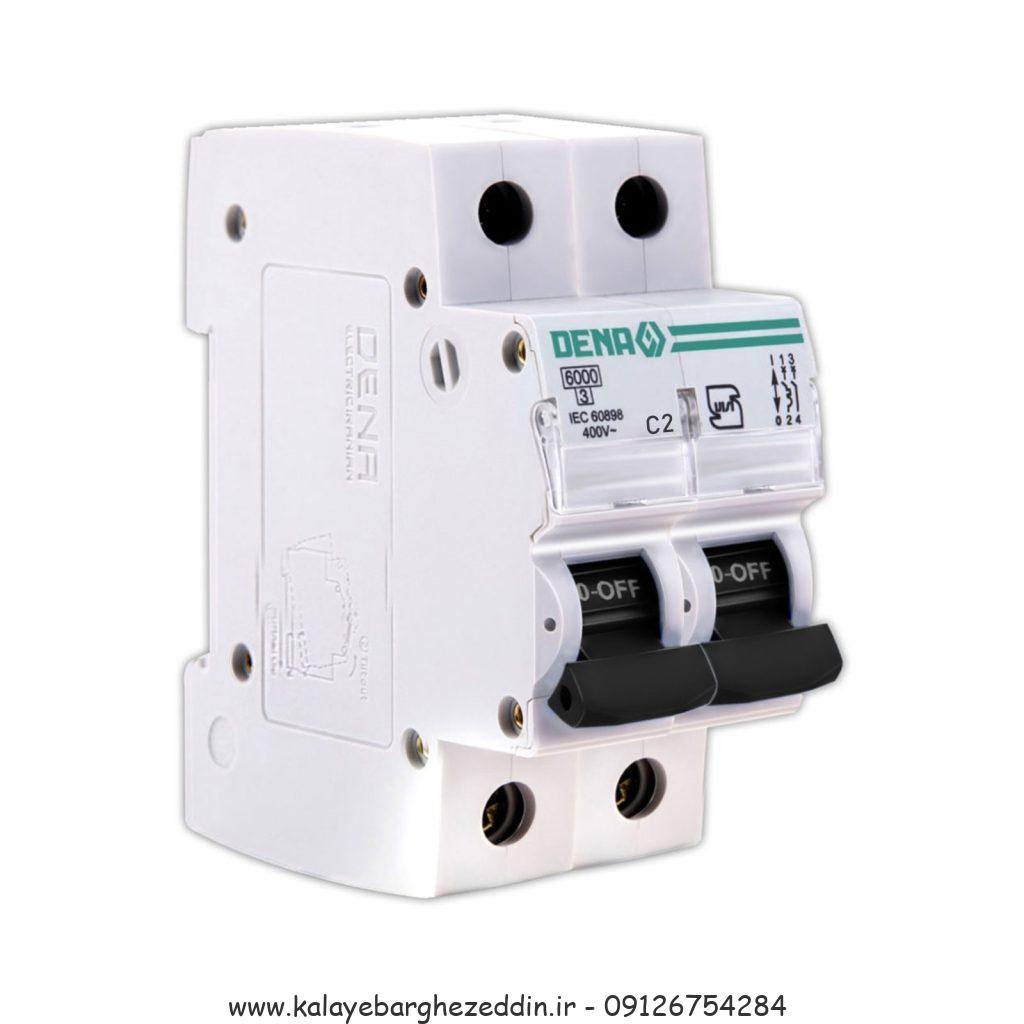

برای خرید فیوزهای با کیفیت و استاندارد، کالای برق عزالدین با ارائه محصولات معتبر و گارانتی شده، همراه شماست. از فیوزهای مینیاتوری تا فیوزهای صنعتی، همه را با بهترین قیمت و کیفیت از ما تهیه کنید.
💎 جمع بندی
انتخاب فیوز مناسب یکی از مهم ترین اقدامات برای ایمنی سیستم های الکتریکی است. با استفاده از جدول انتخاب فیوز و رعایت نکات ذکر شده، می توانید بهترین گزینه را برای پروژه خود انتخاب کنید.
