نقشه نصب کنتاکتور سه فاز
کنتاکتور یکی از مهم ترین و پرکاربردترین تجهیزات در برق صنعتی و سیستم های قدرت است که برای کلیدزنی و کنترل مدارهای الکتریکی از راه دور استفاده می شود.
کنتاکتور یک دستگاه الکترومغناطیسی است که با تحریک سیم پیچ (بویین)، مدارهای قدرت را قطع یا وصل می کند. این وسیله در دستگاه های پرقدرت با ظرفیت و تحمل جریان بالا کاربرد دارد و به ویژه در موتورهای الکتریکی، تابلوهای برق و سیستم های صنعتی نقش حیاتی ایفا می کند.
در این مقاله از کالای برق عزالدین، به بررسی کامل نقشه نصب کنتاکتور سه فاز، ساختار، روش سیم بندی و نکات کلیدی در نصب می پردازیم.
کنتاکتور سه فاز چیست و چه کاربردی دارد؟
کنتاکتور سه فاز یک کلید الکترومغناطیسی است که از طریق ولتاژ AC یا DC تحریک می شود و می تواند برق را در مدارهای قدرت از راه دور قطع یا وصل کند. این وسیله با تحریک سیم پیچ مغناطیسی (بویین) وصل می شود و با قطع شدن ولتاژ بویین، مدار قطع می گردد.
| ویژگی | توضیح |
| نوع عملکرد | الکترومغناطیسی |
| ولتاژ تحریک | AC یا DC (۲۴، ۴۸، ۱۱۰، ۲۲۰، ۳۸۰ ولت) |
| جریان قابل تحمل | از چند آمپر تا هزاران آمپر |
| توان قابل تحمل | تا بیش از ۱۰۰ کیلووات |
| کاربرد اصلی | راه اندازی موتورهای الکتریکی، کنترل مدارهای قدرت |

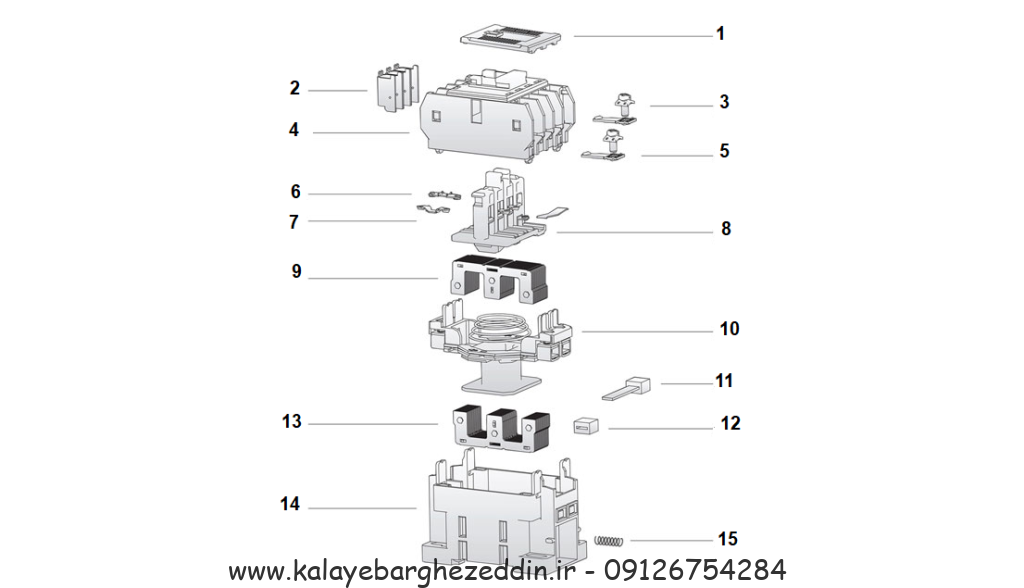

ساختار و اجزای کنتاکتور سه فاز
کنتاکتور سه فاز از چندین کنتاکت اصلی تشکیل شده است:
| نوع کنتاکت | علامت | عملکرد |
| کنتاکت باز (NO) | Normally Open | در حالت عادی باز است و با تحریک بویین بسته می شود |
| کنتاکت بسته (NC) | Normally Closed | در حالت عادی بسته است و با تحریک بویین باز می شود |
| کنتاکت های اصلی | L1-T1, L2-T2, L3-T3 | برای عبور جریان اصلی مدار سه فاز |
📋 نقشه نصب کنتاکتور سه فاز (سیم بندی استاندارد)
برای نصب کنتاکتور سه فاز، باید مراحل زیر را به ترتیب انجام دهید:
۱. اتصال ورودی و خروجی برق (مدار قدرت)
| ترمینال | اتصال |
| L1 (ورودی فاز ۱) | به فاز ۱ برق اصلی متصل می شود |
| L2 (ورودی فاز ۲) | به فاز ۲ برق اصلی متصل می شود |
| L3 (ورودی فاز ۳) | به فاز ۳ برق اصلی متصل می شود |
| T1 (خروجی فاز ۱) | به بار (موتور یا تجهیز) متصل می شود |
| T2 (خروجی فاز ۲) | به بار (موتور یا تجهیز) متصل می شود |
| T3 (خروجی فاز ۳) | به بار (موتور یا تجهیز) متصل می شود |
نکته: در تصویر نقشه نصب کنتاکتور سه فاز، سه سیم برق ورودی به پیچ های ۱، ۳ و ۵ (یا L1، L2، L3) و سه سیم خروجی به پیچ های ۲، ۴ و ۶ (یا T1، T2، T3) متصل می شوند.
۲. اتصال مدار فرمان (بویین یا سیم پیچ)
مدار فرمان در کنتاکتورهای تک فاز و سه فاز به یک شکل است. برای تحریک بویین کنتاکتور:
| ترمینال بویین | اتصال |
| A1 | به فاز یا نول (بسته به ولتاژ بویین) |
| A2 | به نول یا فاز (برای تکمیل مدار) |
مثال: اگر بویین ۲۲۰ ولت AC باشد، یک سر به فاز و سر دیگر به نول متصل می شود. برای بویین ۲۴ ولت DC، به منبع تغذیه DC متصل می شود.
📊 جدول ولتاژهای استاندارد بویین کنتاکتور
| ولتاژ بویین | نوع جریان | کاربرد |
| ۲۴ ولت | AC/DC | مدارهای کنترل و PLC |
| ۴۸ ولت | AC/DC | تابلوهای صنعتی |
| ۱۱۰ ولت | AC | کاربردهای عمومی صنعتی |
| ۲۲۰ ولت | AC | رایج ترین نوع در ایران |
| ۳۸۰ ولت | AC | تابلوهای قدرت |
🛠️ نکات مهم در نصب کنتاکتور سه فاز
| نکته | توضیح |
| انتخاب کنتاکتور مناسب | بر اساس جریان نامی موتور یا بار، کنتاکتور با آمپر مناسب انتخاب کنید |
| محافظت در برابر قوس الکتریکی | در موتورهای با جریان بالا، هنگام قطع و وصل، قوس الکتریکی ایجاد می شود که باید کنترل شود |
| استفاده از بی متال | برای محافظت از موتور در برابر اضافه بار، از بی متال (رله حرارتی) در کنار کنتاکتور استفاده کنید |
| سیم بندی صحیح | از سیم های با سطح مقطع مناسب برای اتصالات استفاده کنید |
| بستن پیچ ها | پیچ های ترمینال را به خوبی محکم کنید تا از اتصال نامناسب جلوگیری شود |
| ایمنی | قبل از هرگونه اتصال، برق اصلی را قطع کنید |
💡 کاربردهای کنتاکتور سه فاز
| کاربرد | توضیح |
| راه اندازی موتورهای الکتریکی | کنترل استارت و استپ موتورهای سه فاز |
| تابلوهای برق صنعتی | کنترل مدارهای قدرت در تابلوها |
| سیستم های تهویه و پمپاژ | کنترل پمپ ها و فن های صنعتی |
| سیستم های روشنایی | کنترل روشنایی ساختمان های بزرگ |
| سیستم های HVAC | کنترل کمپرسورها و سیستم های گرمایشی |
❓ سوالات متداول درباره نقشه نصب کنتاکتور سه فاز
تفاوت کنتاکتور سه فاز و تک فاز چیست؟
کنتاکتور سه فاز دارای سه کنتاکت اصلی برای عبور جریان سه فاز است، در حالی که کنتاکتور تک فاز فقط یک کنتاکت اصلی دارد.
آیا می توان از کنتاکتور سه فاز در مدار تک فاز استفاده کرد؟
بله، اما فقط از یک کنتاکت اصلی استفاده می شود و کنتاکت های دیگر بی استفاده می مانند.
چرا کنتاکتور هنگام قطع کردن موتور جرقه می زند؟
به دلیل وجود جریان بالا و اندوکتانس موتور، هنگام قطع مدار، قوس الکتریکی ایجاد می شود که با طراحی مناسب کنتاکتور کنترل می شود.
چگونه بویین کنتاکتور را تست کنیم؟
با اعمال ولتاژ نامی به ترمینال های A1 و A2، باید صدای کلیک (وصل شدن کنتاکتور) شنیده شود.
آیا بویین کنتاکتور قابل تعویض است؟
بله، در صورت خرابی یا نیاز به تغییر ولتاژ، بویین کنتاکتور قابل تعویض است.
🛒 خرید کنتاکتور سه فاز از کالای برق عزالدین
برای خرید کنتاکتور سه فاز با کیفیت بالا و قیمت مناسب، کالای برق عزالدین همراه شماست. از کنتاکتورهای ۹ آمپر تا ۱۰۰۰ آمپر، همه با گارانتی معتبر و بهترین کیفیت در اختیار شماست.
💎 جمع بندی
کنتاکتور سه فاز یکی از مهم ترین تجهیزات در برق صنعتی است که با استفاده از نقشه نصب کنتاکتور سه فاز و رعایت نکات ایمنی، می توانید به راحتی آن را نصب و راه اندازی کنید. اتصال صحیح ورودی ها و خروجی ها، مدار فرمان و انتخاب کنتاکتور مناسب، کلید عملکرد ایمن و پایدار سیستم شماست.
