کنتور برق یکی از تجهیزات کاربردی در صنعت برق و الکتریک است که به منظور اندازه گیری جریان الکتریکی مورد استفاده قرار می گیرد. این وسیله، مقدار انرژی الکتریکی اندازه گیری شده را به صورت ژول (کیلووات ساعت) بر روی صفحه نمایشگر نشان می دهد. آنالوگ و کنتور برق دیجیتال نام دو نوع از کنتورهای برقی هستند که تا کنون به بازار عرضه شده اند. به کنتورهای قدیمی آنالوگ و به کنتورهای نسل جدید دیجیتالی می گویند. این دو نوع کنتور از نظر عملکرد و همچنین ساختار دارای تفاوت هایی می باشند. در کشورهای اروپای تقریبا کنتور آنالوگ به نوعی منسوخ شده است اما در کشورمان همچنان کنتوری کاربردی به حساب می آید. در این پست قصد داریم که بیشتر در مورد اجزای داخل کنتور برق قدیمی صحبت نماییم. برای کسب اطلاعات بیشتر تا انتهای مطلب صنعت گسترش را همراهی بفرمایید.

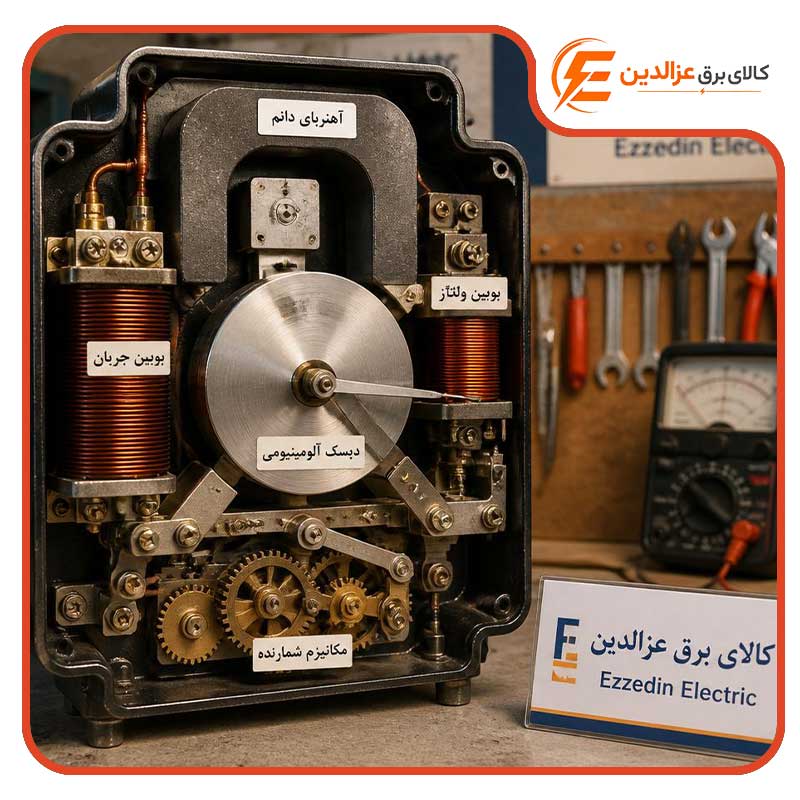

آشنایی با اجزای داخل برق کنتور قدیمی

یک کنتور برای این که بتواند به خوبی میزان برق مصرفی را اندازه گیری کند از یکسری قطعات و اجزاء تشکیل شده است. این اجزاء با کنار هم قرار گرفتن موجب کارکرد هر چه بهتر کنتور در نشان دادن جریان برق مصرفی می شوند. کنتور برق تک فاز از قسمت های مختلفی ساخته شده است که در ادامه به شرحی از آن ها خواهیم پرداخت:

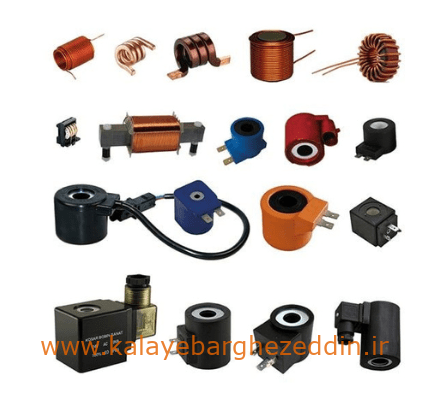

بویین جریان

یکی از مهمترین قسمت های کنتور برق قدیمی، بویین جریان است. بویین که به آن سیم پیچ هم گفته می شود به دور یک هسته آهنی پیچ خورده است و میدان مغناطیسی را از طریق اتصال به جریان الکتریکی ایجاد می کند. سیم هایی که در این قطعه به کار رفته به صورت گرد در تسمه ای قرار دارند. بویین جریان، خود از دو بخش سیم پیچ جریان و هسته تشکیل شده است که به صورت سری به هم متصل شده اند.

بیشتر بخوانید:

کنتاکتور پمپ آب

کنتور برق فرعی

بویین ولتاژ

در کنتور برق قدیمی علاوه بر بویین جریان، بویین ولتاژ هم وجود دارد که در مقایسه با نوع جریان دارای سیم های نازکتر و سطح مقطع پایین تری است. تعداد دور این بویین در مقایسه با بویین جریان، بیشتر می باشد. بویین ولتاژ به صورت موازی در مدار قرار می گیرد.

آهنربا

از دیگر اجرای داخلی کنتور برق قدیمی، می توان به قطعه آهنربا اشاره نمود. این نوع آهنربای مورد استفاده از نوع مغناطیس دائم می باشد و به صورت نعلی شکل قرار گرفته است.

دیسک

این قطعه حول یک محور می چرخد و از نظر ظاهری دارای یک صفحه ای دایره ای شکل می باشد. دیسک را معمولا از جنس آلومینیوم می سازند تا حالتی سبک و کم وزن داشته باشد. دیسک در مسیر میدان های ایجاد شده توسط بویین قرار گرفته و از نظر موقعیت مکانی نیز به دو یاتاقان بالا و پایین تکیه داده است.

نمراتور

از دیگر قسمت های مهم در کنتور برق، نمراتور است که عمل قرائت کنتور را بر عهده دارد. این قطعه از یکسری چرخ دنده های کوچک ساخته شده که شماره های صفر تا 9 بر روی آن حک گردیده است. نمراتور در واقع میزان برق مصرفی را نشان می دهد.

اسکلت

قطعاتی مانند بویین، دیسک، نمراتور و آهنربا همگی بر روی اسکلت قرار گرفته اند. دیسک را از جنس آلومینیوم می سازند تا از تاثیر میدان الکتریکی ایجاد شده به نوعی جلوگیری کند.

محفظه

در نهایت کنتور برق با تمام اجزای داخلی را در درون یک محفظه مخصوص با مقطع مستطیلی، دایره ای یا مربعی قرار می دهند. جنس این محفظه از فلز کائوچو است و وظیفه آن محافظت از اجزای داخلی کنتور برق قدیمی در برابر عوامل فیزیکی و شرایط آب و هوایی می باشد.

کنتور برق قدیمی چگونه کار می کند؟

اجزاء و قطعات در کنتور برق طوری قرار گرفته اند که اساس کار کنتور را به درستی انجام می دهند. به طور کلی این وسیله بر اساس نیروی مغناطیسی کار می کند. زمانی که جریان برق از یک سیم پیچ عبور می کند در حیطه آن، یک میدان مغناطیسی شکل می گیرد. این میدان با توجه به جریان عبوری دارای جهت و شدت متغیری است. هر چه که مصرف برق بیشتر باشد، جریان عبور از بویین یا همان سیم پیچ هم بیشتر خواهد بود و زمانی که انرژی کمتری مصرف شود، جریان عبوری هم کمتر می شود. این کم و زیاد شدن بر روی میدان مغناطیسی اثر می گذارد و به تبع آن، سرعت چرخش صفحه دوار کم و زیاد می شود و میزان مصرف برق را بر روی نمراتور نشان می دهد.

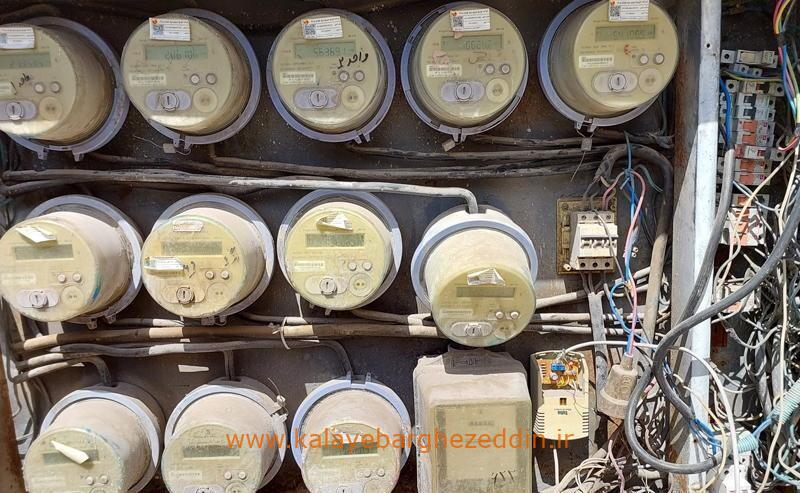

ایراداتی که در کنتور برق به وجود می آید

گاهی اوقات ممکن است که کنتور برق قدیمی دچار یکسری اشکلات شود اما به طور معمول موارد زیر از عمده دلایلی هستند که در یک کنتور می تواند به وجود آید:

نچرخیدن و از حرکت ایستادن کنتور

این ایراد می تواند به دنبال دلایل مختلفی از جمله قطع شدن سیم های ورودی و خروجی، از تنظیم خارج شدن صفحه دیسک و گیر کردن ذرات گرد و غبار یا مواد زائد بین چرخ دنده ها به وجود آید.

نامنظم کار کردن کنتور

اگر کنتور به درستی کار نکند ممکن است که میزان مصرف برق را نیز صحیح نشان ندهد. این حالت در پی اشکالاتی مانند خروج پایه دیسک دوار، نیم سوز شدن بویین جریان و یا ضعیف شدن آهنربای دائمی ایجاد گردد.
