آموزش نصب و راه اندازی صحیح فیوز MCB در مدار
به طور کلی جعبه فیوز یکی از تجهیزات ضروری برای تمام ساختمان ها و مکان هایی است که در آن ها برق وصل است و جریان دارد. در این مکان ها همچنین به تعدادی فیوز برای وصل و قطع جریان برق نیاز است. فیوز MCB یا همان کلید مینیاتوری، یکی از مهم ترین تجهیزات حفاظتی در مدارهای الکتریکی است که در صورت ایجاد اتصال کوتاه و یا اضافه بار، جریان را به طور خودکار قطع می کند. این نوع فیوز که امروزه به جایگزینی قابل اعتماد برای فیوزهای قدیمی تبدیل شده است، با حفاظت از تجهیزات موجب کاهش خطرات ناشی از خطاهای الکتریکی و همچنین افزایش طول عمر مدار می شود. افرادی که شغل آن ها با تابلو برق و سیستم های الکتریکی مرتبط است، باید به طور کامل با نحوه نصب فیوز MCB آشنا باشند.
کابرد فیوز MCB
کاربرد فیوز MCB علاوه بر قطع بار به عنوان جداکننده، وظیفه قطع جریان اتصال کوتاه و قطع در زمان اضافه بار را نیز بر عهده دارد. به همین دلیل چنانچه به جای فیوز MCB از کلید قطع استفاده شود، حفاظتی برای سیستم وجود نخواهد داشت. این نوع فیوز از دو قسمت تشکیل شده که یکی از آن ها رلۀ حرارتی یا رلۀ بی متال و دیگری رلۀ جریان مغناطیسی نام دارد. رلۀ بی متال، در واقع رلۀ جریان زیاد با عملکرد تأخیری است که برای قطع در زمان اضافه بار به کار می رود. اما رلۀ جریان مغناطیسی، رلۀ جریان زیاد با عملکرد سریع است که قطع جریان اتصال کوتاه را انجام می دهد. توجه داشته باشید که به طور دائم نباید از فیوز مینیاتوری به عنوان کلید کنترل مدار (قطع و وصل) استفاده شود.

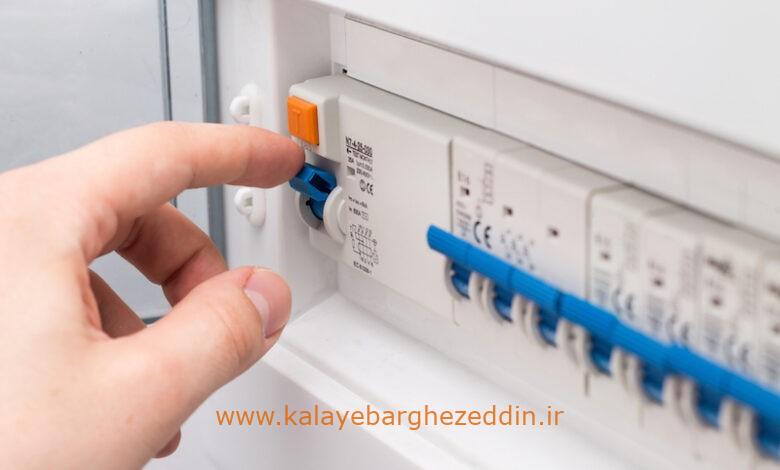

نحوه نصب فیوز MCB
همان طور که اشاره کردیم فیوزهای MCB باید به صورت مناسب و اصولی نصب شوند تا بتوانند ایمنی و کارایی لازم را داشته باشند. برای نصب این فیوزها لازم است مراحل زیر به طور کامل انجام شوند.
بیشتر بخوانید:
آشنایی با نحوه عمکرد و وظیفه بی متال در تابلو برق
مرحله اول
برای شروع و قبل از انجام هر کاری، حتما باید وسایل برقی را از پریز جدا کرده و سپس جریان برق یا منبع تغذیه را قطع کنید. اکنون برای نصب فیوز، به دنبال یک بخش خالی در تابلو برق باشید.
مرحله دوم
پوشش روی تابلو برق را که دارای پیچ است، برداشته و مراقب باشید تا کاور تابلو برق به زمین پرتاب نشود. سعی کنید با کمک یک فرد دیگر، از آسیب دیدن دستگیره های بریکر نیز جلوگیری کنید. به کمک یک فازمتر یا مولتی متر، قطع بودن برق را مجدد بررسی کنید. توصیه می شود محلی را برای قرارگیری فیوز MCB انتخاب کنید که بین کلیدهای قطع کننده یا در نزدیکی آن ها باشد.
برای اطمینان از انتخاب صحیح فیوز MCB، به لیبل های نصب شده روی تابلو برق توجه کنید. هر فیوز از سه حالت روشن، وسط و خاموش برخوردار است که شما باید آن را روی حالت خاموش قرار دهید. بهتر است فیوز را با میله های درون تابلو در یک سطح قرار دهید. در پایان این مرحله، گیره نگهدارنده در پایین کلید را به نوار پلاستیکی Grab متصل کنید.
مرحله سوم
در این مرحله ممکن است به اعمال کمی فشار به فیوز نیاز باشد. کلید مدار را روی تماس مکانیکی بچرخانید تا سمت مرکز تابلو قرار گیرد. سپس سیم ها را متصل کرده و خاموش بودن فیوز MCB را مجدد بررسی کنید. اکنون پیچ های روی ترمینال اتصال کلید را کمی شل کرده، سیم سفید (سیم نول) را همراه با سیم مشکی به کلید متصل کرده و پیچ ها را محکم کنید.
مرحله چهارم
در مرحله آخر باید وضعیت فیوز مینیاتوری بررسی شود. برای این کار ابتدا تمام اشیاء خارجی را از تابلو برق حذف کنید و کاور تابلو برق را سر جای خود قرار دهید. اکنون کلید اصلی و فیوز مینیاتوری را روشن کنید و عملکرد فیوز را با یک فازمتر یا مولتی متر بررسی کنید.

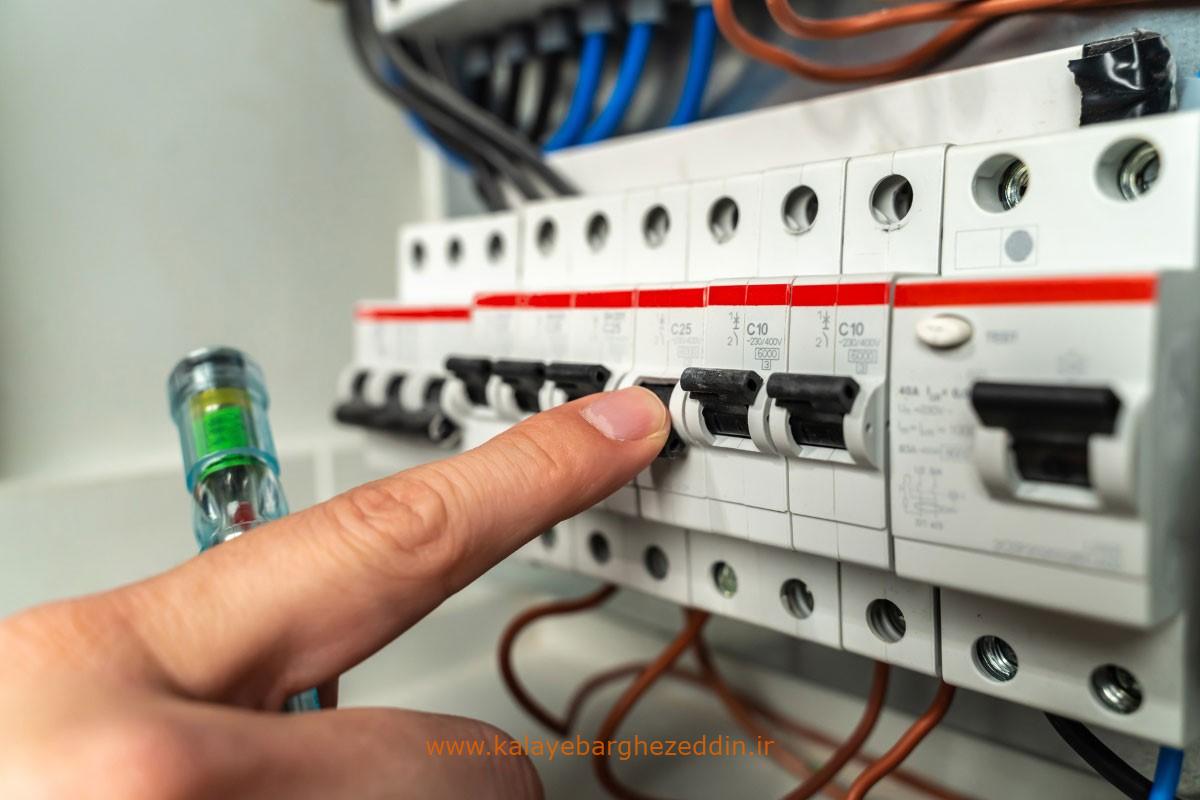

نکات مهم برای نصب و راه اندازی فیوز MCB
شما با در نظر گرفتن برخی نکات می توانید فیوز MCB را به طور صحیح در مدار نصب کنید. یکی از نکات بسیار مهم در این مورد، خرید کلید مینیاتوری متناسب با جریان مصرف کننده است. زیرا کلید اشتباه، کارایی لازم را ندارد و ممکن است باعث حفاظت ناقص و در نتیجه بروز حادثه شود. توجه داشته باشید که نصب کلید مینیاتوری باید حتما بر روی ریل استاندارد نصب مخصوص آن انجام شود. به همین دلیل از نصب آزاد آن جدا خودداری کنید. از آنجایی که فیوز MCB، ترمینال های عایق دار در ورودی و خروجی ندارد، باید در محفظه ای بسته و دور از رطوبت، گازهای شیمیایی و گردوخاک باشد. از این رو توصیه می شود این فیوز را در تابلو برق فلزی، تابلو برق پلاستیکی و یا محفظه های کوچک کلید مینیاتوری با درجه حفاظتی حداقل IP40 نصب کنید.
دقت کنید که برای اتصال سیم به ترمینال های کلید مینیاتوری، پیچ ها باید به صورتی محکم شوند که سیم داخل ترمینال نلغزد. عدم اتصال درست می تواند مشکلاتی همچون اتصالی، سوختگی و ایجاد حادثه را به دنبال داشته باشد. یکی دیگر از نکات مهم برای نصب فیوز MCB، خرید آن به صورت جداگانه به فراخور نوع مصرف کنندگان است. زیرا گرفتن چند انشعاب از زیر یک کلید مینیاتوری صحیح نیست و باعث حفاظت ناقص از تجهیزات پایین دست کلید می شود.

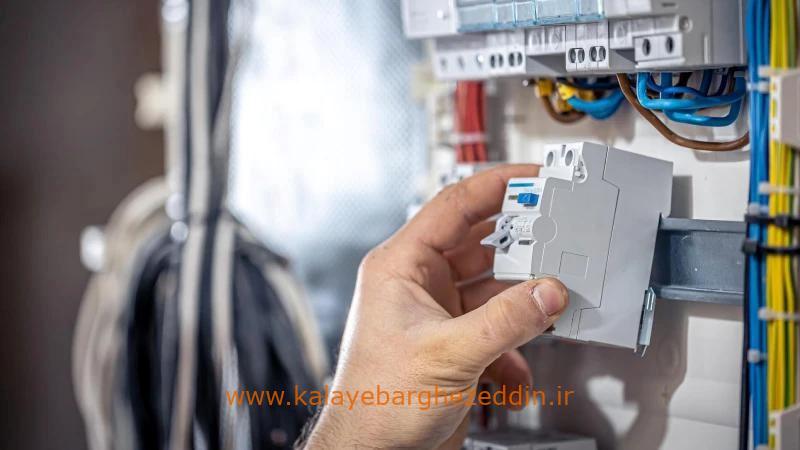

مشخصات فیوز MCB
مشخصات اصلی فیوز MCB شامل موارد زیر می شود:
ولتاژ ضربه ای: این پارامتر به مقدار پیک ولتاژ ضربه ای که کلید بدون خراب شدن می تواند آن را تحمل کند، اشاره دارد.
نوع جریان: از نظر نوع جریان می توان فیوزهای MCB را به دو نوع AC و DC تقسیم کرد. به طور کلی نوع DC قابلیت استفاده برای مقاصد AC را دارد اما برعکس این حالت می تواند موجب کاهش طول عمر کلید AC شود.
رنج جریان نامی: به طور معمول جریان نامی اغلب کلیدهای مینیاتوری در گسترۀ ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر تک پل، دو پل و سه پل و در گسترۀ ۱۶، ۲۵، ۳۲، ۴۰ آمپر چهار پل تولید می شوند.
قدرت قطع: یکی دیگر از مشخصات کلیدی فیوز MCB، قدرت قطع آن است که به معنای میزان توانایی کلید در قطع جریان اتصال کوتاه عبوری از مدار می باشد. فیوز مینیاتوری MCB از قدرت قطع ۶ و ۱۰ کیلو آمپر برخوردار است.
کلام آخر
همان طور که در این مقاله بررسی کردیم، نصب فیوز مینیاتوری MCB باید به طور اصولی و توسط افراد ماهر در این زمینه انجام شود. به این ترتیب کارایی فیوز و همچنین طول عمر آن افزایش خواهد یافت. نصب و راه اندازی صحیح فیوز MCB همچنین می تواند با افزایش ایمنی، از ایجاد آسیب های مختلف جلوگیری کند. شما می توانید با توجه به مراحل و نکات گفته شده در این مقاله و همچنین کمک گرفتن از یک فرد متخصص، فیوز MCB را نصب و راه اندازی کنید.
