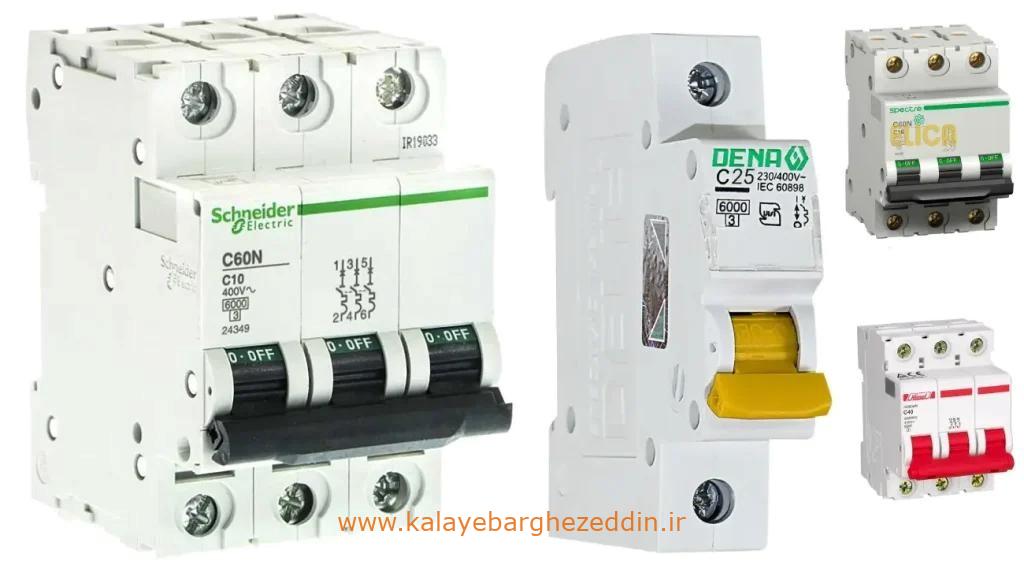

مقایسه فیوز MCB با سایر فیوزهای کنترل – کدام یک بهتر است؟
امروزه موضوع ایمنی، از اهمیت بسیار بالایی در صنعت برق صنعتی و همچنین سیستم های الکتریکی ساختمان ها برخوردار است. به همین دلیل استفاده از فیوز مینیاتوری MCB به دلیل حفاظت در برابر خطای اتصال کوتاه و اضافه بار در مدار، افزایش چشمگیری داشته است. به طوری که می توان گفت هیچ تابلو برقی وجود ندارد که بدون استفاده از فیوز مینیاتوری MCB تولید شود. این محصول با ویژگی هایی که دارد، یک جایگزین مطمئن برای فیوزهای سنتی محسوب می شود. البته انواع دیگری از فیوزها نیز در بازار موجود هستند که هر یک از آن ها ویژگی ها و مزایای خاص خود را دارند. ما در این مقاله به بررسی و مقایسه فیوز MCB و دیگر فیوزهای کنترل می پردازیم.

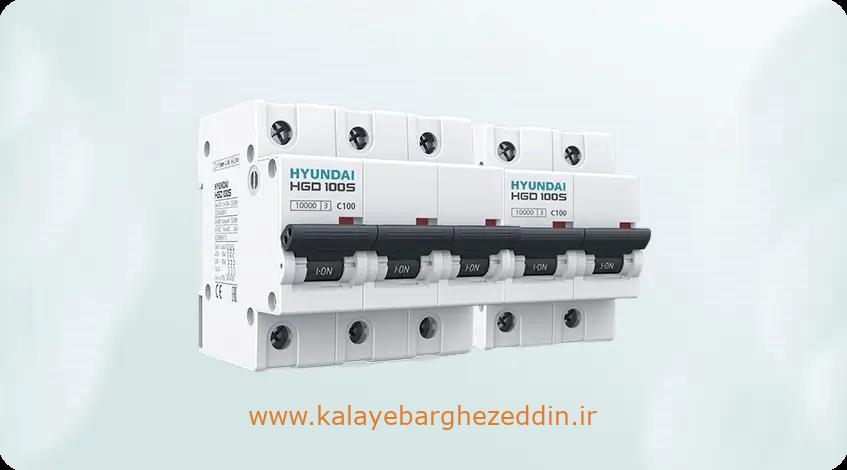

انواع فیوزهای کنترل
برای اینکه بتوانیم فیوز MCB را به درستی با سایر فیوزها مقایسه و تفاوت ها و شباهت های آن ها را درک کنیم، لازم است ابتدا به یک شناخت کلی از آن ها برسیم. در این قسمت مهم ترین فیوزهای کنترل را به صورت مختصر معرفی می کنیم:
فیوز MCB: فیوز MCB یا همان کلید مینیاتوری، یک محصول الکترومکانیکی است که می تواند ناهنجاری موجود در مدار را تشخیص داده و سپس مدار را به طور خودکار خاموش کند. این وسیله، اصل کاری بسیار ساده ای دارد و دارای دو سطح تماس ثابت و متحرک است.
فیوز MCCB: یکی دیگر از فیوزهای پرکاربرد، فیوز MCCB (کلید اتوماتیک کمپکت) است. این نوع فیوز نیز مانند فیوز MCB، یک دستگاه محافظتی است که می تواند در برابر اضافه بار از مدار محافظت کند. فیوز MCCB دارای دو تنظیم است که یکی از آن ها برای جریان بیش از حد و دیگری برای دمای بیش از حد کاربرد دارد.
فیوز RCCB: این نوع فیوز که با عنوان RCB یا RCD نیز شناخته می شود، به معنای کلید محافظ جان است. این محصول در واقع یک دستگاه سیم کشی الکتریکی است که در صورت نشتی جریان در سیم ارت، آن را تشخیص داده و بلافاصله مدار را قطع می کند. از جمله مزایای فیوز RCCB می توان به جلوگیری از خطر برق گرفتگی و شوک ناشی از تماس مستقیم اشاره کرد.
فیوز RCBO: RCBO به معنای قطع کننده جریان باقی مانده با اضافه بار است. این نوع فیوز دارای ترکیبی از قابلیت های فیوز MCB و RCCB است و قادر است در صورت نشتی جریان، کل مدار را قطع کند. به این ترتیب فیوز RCBO می تواند از ایجاد آسیب به دستگاه الکترونیکی جلوگیری کند.
عملکرد فیوز MCB
یک فیوز MCB می تواند از دو نوع مکانیزم برای عملكرد خود استفاده کند که یکی از آن ها عملکرد بی متالی برای حفاظت در برابر اضافه بار و دیگری عملکرد مغناطیسی برای حفاظت در برابر اتصال کوتاه است. در عملکرد بی متالی یک فلز که همان بی متال است، وظیفه تشخیص جریان اضافه بار را بر عهده دارد. در این حالت به دلیل عبور جریان مدت دار بیش از جریان نامی، بی متال گرم شده و با خم شدن خود باعث عمل کنتاکت فیوز و در نتیجه قطع مدار می شود. اما در عملکرد مغناطیسی جریان اتصال کوتاه به کمک سیم پیچی که دارای قطر زیاد و تعداد دور کم است، تشخیص داده شده و سپس فیوز عمل می کند.
بیشتر بخوانید:
تفاوت کلید اتوماتیک و مینیاتوری

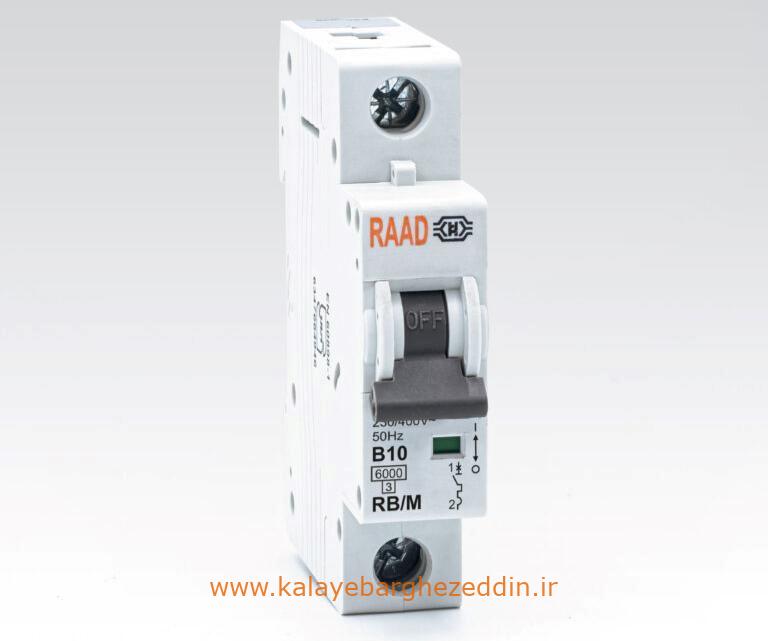

تفاوت فیوز مینیاتوری MCB و فیوز فشنگی
فیوز فشنگی از یک المان حرارتی برخوردار است که با عبور شدت جریان غیرمجاز در یک بازه زمانی مشخص ذوب شده و در نتیجه مدار قطع می شود. از آنجایی که در این نوع فیوزها، سطح جریان مدار توسط سیم حرارتی کنترل می شود، فیوز پس از اتصال کوتاه و یا اضافه بار، دیگر قابل استفاده نیست و نیاز به تعویض دارد. این موضوع یکی از معایب فیوزهای فشنگی به شمار می آید. در حالی که انواع مختلف فیوزهای مینیاتوری، بعد از قطع نیز قابل استفاده هستند. فیوزهای مینیاتوری همچنین از دقت و حساسیت بالاتری نسبت به فیوزهای فشنگی برخوردار هستند. به طور کلی در اغلب موارد فیوز مینیاتوری MCB به دلیل ایمنی بالاتر و همچنین کاربرد بیشتر در شبکه های ولتاژ پایین، ترجیح داده می شود.

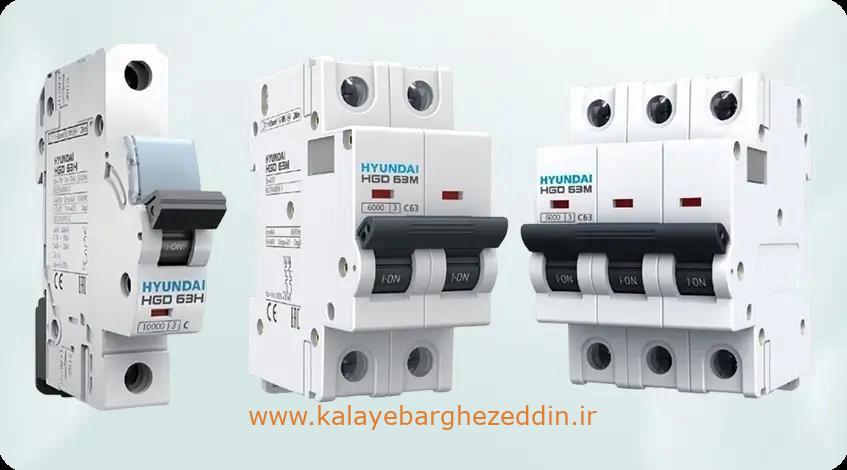

تفاوت کلید مینیاتوری و کلید اتوماتیک
به عنوان مهم ترین تفاوت کلید مینیاتوری و کلید اتوماتیک می توان به ظرفیت جریان قابل تحمل اشاره کرد. کلیدهای مینیاتوری از ابعاد کوچک تری برخوردار هستند و به طور معمول برای جریان های پایین تر طراحی شده اند. در مقابل کلیدهای اتوماتیک با هدف مدیریت جریان های بسیار بالاتر و با بدنه ای حجیم تر تولید می شوند. یکی دیگر از تفاوت های میان این دو نوع کلید، قدرت قطع آن ها است. این پارامتر به حداکثر جریانی اشاره دارد که کلید می تواند در زمان اتصال کوتاه، به طور ایمن قطع کند. به طور کلی کلیدهای اتوماتیک نسبت به کلیدهای مینیاتوری، از قدرت قطع بسیار بیشتری برخوردار هستند. دلیل این موضوع این است که ماهیت و هدف کلیدهای اتوماتیک، حفاظت از جریان های بالا است.
از نظر نوع حفاظت، دو کلید مینیاتوری و اتوماتیک مشابه یکدیگر هستند و هر دو از مدار در برابر اتصال کوتاه و اضافه بار محافظت می کنند. این دو نوع کلید همچنین از مکانیسم حفاظتی مشابهی برای تشخیص این خطرات استفاده می کنند. با این حال ممکن است در برخی جزئیات تفاوت هایی داشته باشند. سهولت در نصب و راه اندازی نیز برای کلید مینیاتوری و اتوماتیک متفاوت است. به طوری که کلیدهای مینیاتوری به دلیل طراحی ساده تر و ابعاد کوچک تر، به آسانی قابل نصب هستند. اما از آنجایی که کلیدهای اتوماتیک پیچیدگی های فنی بیشتری دارند، به تنظیمات دقیق تری نیز برای نصب و راه اندازی فیوز MCB نیاز دارند.

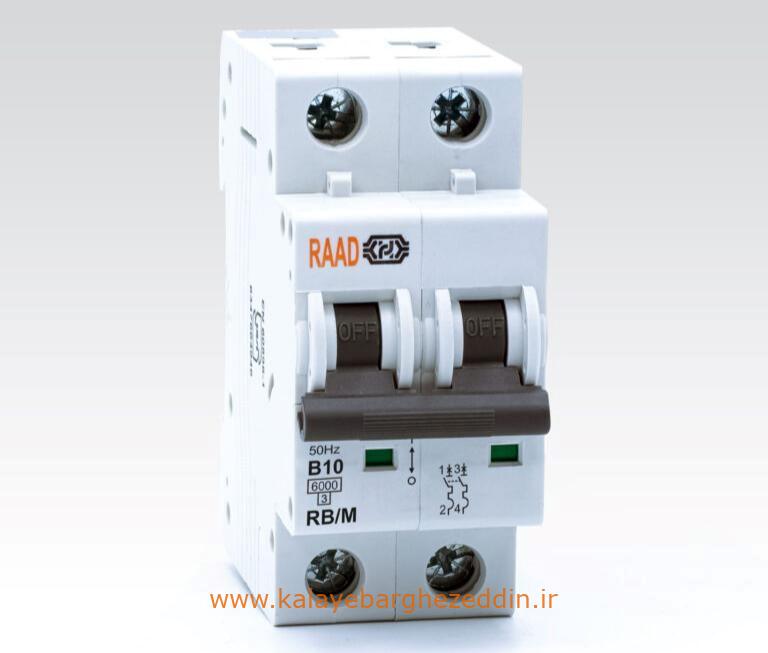

کاربردهای فیوز مینیاتوری MCB
انواع مختلف فیوزها برای کاربردهای مختلفی مورد استفاده قرار می گیرند. یکی از کاربردهای فیوز MCB، در مصارف خانگی و استفاده برای تابلوهای برق و جعبه فیوز است. این فیوزها در بسیاری از سیستم ها و تجهیزاتی که روزانه با آن ها سروکار داریم، وجود دارند. از جمله سیستم ها و محصولاتی که دارای فیوز MCB هستند، می توان به سیستم های امنیتی خودروها و ساختمان ها، سیستم های گرمایشی، سیستم های صوتی و روشنایی، ابزار یراق، تجهیزات پزشکی و … اشاره کرد. در این سیستم ها، علاوه بر سایر قطعات حفاظتی، فیوز MCB نیز نقش بسیار مهمی را در حفاظت از مدار ایفا می کند.
سخن پایانی
از آنجایی که امروزه انواع مختلفی از فیوزها در بازار موجود هستند، ممکن است انتخاب از بین آن ها برای افراد دشوار باشد. به همین دلیل ما در این مقاله تلاش کردیم تا با بررسی فیوز MCB و مقایسه ویژگی های آن با سایر فیوزها، یک شناخت کلی را به شما ارائه دهیم. به این ترتیب شما می توانید با در نظر گرفتن نیاز خود و همچنین ویژگی های فیوزهای مختلف، خرید خود را انجام دهید.
